Настенные накопительные водонагреватели открытого и закрытого типа.
Установка открытых и закрытых накопительных водонагревателей Stiebel Eltron

Указания по монтажу
Монтируйте водонагреватель в теплом помещении. Указанная в таблице с паспортными данными величина расхода воды не должна превышаться даже в случае временного повышения давления воды. При такой величине расхода не превышаются допустимые по DIN величины шума прибора и арматуры.

Закрытые, т.е. находящиеся под давлением водопроводной сети, накопители горячей воды обеспечивают горячей водой произвольное количество выходных кранов. Ряд приборов имеет возможность нагрева воды по низкому тарифу (ночное время), а для подогрева в течение дня — функцию быстрого нагрева, которая может быть активирована при необходимости нажатием на кнопку. При достижении выбранной температуры режим быстрого нагрева выключается. Следующий нагрев в течение действия основного тарифа (дневное время) также должен быть активирован вручную. Сигнальная лампа загорается при использовании режима быстрого нагрева. У приборов без функции нагрева по низкому тарифу сигнальная лампа горит тогда, когда прибор находится в режиме нагрева.

Подключение воды к водонагревателям закрытого типа
Величина давления воды, указанная на табличке прибора, не должна превышаться ни в коем случае.

В первую очередь необходимо подключить патрубки, находящиеся в нижней части прибора, к магистрали холодной и горячей воды.

Из соображений безопасности вы должны установить на магистрали с холодной водой проверенную предохранительную группу типа KV 30, KV 40, KV307, SRT1 или KV707. Обращайте внимание на правильность монтажа предохранительного клапана.

Не устанавливайте между предохранительным клапаном и водонагревателем запорный вентиль. Перед установкой арматуры необходимо хорошо промыть магистрали с холодной водой.

При давлении воды в магистралях более 10 бар должны быть предприняты специальные меры. Необходимо принимать во внимание указания местной водоснабжающей организации.

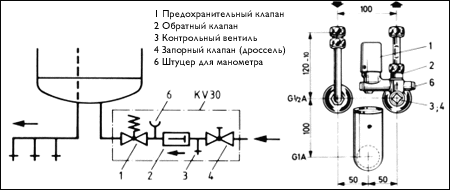

Подключение воды с KV 30 (до 4,8 бар)


Подключение воды с KV 40 (от 4,8 до 10 бар)

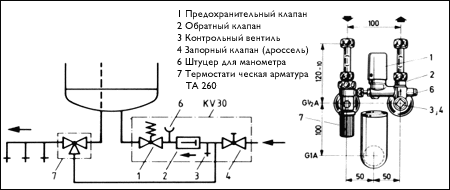

Подключение воды с KV 30 и TA 260

Выбор температуры
С помощью ручки выбора температуры вы можете устанавливать желаемую температуру воды до 85°С. Область регулировки может быть установлена специалистом на более низкую максимальную температуру.

Экономия энергии
При температуре воды ниже 65°С уменьшаются потери тепла и образование извести. Поэтому предпочтение следует отдать области экономии энергии, помеченной на ручке выбора температуры буквой «E»(от 35 до 65°С). Определите путем постепенного уменьшения температуры воды в водонагревателе реально необходимый объем смешанной воды. Временный повышенный расход, например, при посещении гостей, может быть покрыт в приборах путем кратковременной установки регулировочной ручки на максимальную температуру, или, в приборах с функцией быстрого подогрева, нажатием соответствующей кнопки.

Защита от замерзания
Приборы без функции нагрева по льготному тарифу защищены от замерзания при положении «». У приборов с возможностью нагрева по льготному тарифу этот режим функционирует только в течение действия льготного тарифа (ночное время).

Техническое обслуживание
Накопительный водонагреватель и предохранительная группа должны регулярно проверяться специалистом. Практически любая вода при высоких температурах образует известковые отложения. В связи с этим необходимо, чтобы время от времени водонагреватель проверялся специалистом и очищался от известковых отложений. Если необходимо для проведения работ по техническому обслуживанию вывести прибор из эксплуатации, его необходимо сначала отключить от сети. После перекрытия водяных магистралей прибор может быть опорожнен.

Электрическое подключение
Принимайте во внимание инструкции VDE либо предписания местных энергоснабжающих организаций и табличку (шильду) с техническими данными прибора. Убедитесь в том, что напряжение в сети соответствует заданному, выберите провода с достаточным сечением и соответствующие предохранители. Накопительный водонагреватель должен быть подключен к сети переменного тока через автомат. После снятия крышки в нижней части прибора подключите провода к клеммам в соответствии со схемой подключения. Должна сущестовать возможность отделения от сети по всем полюсам через изоляционный промежуток минимум в 3 мм, например, с помощью предохранителей. Перед включением прибор следует целиком заполнить путем открытия крана горячей воды.

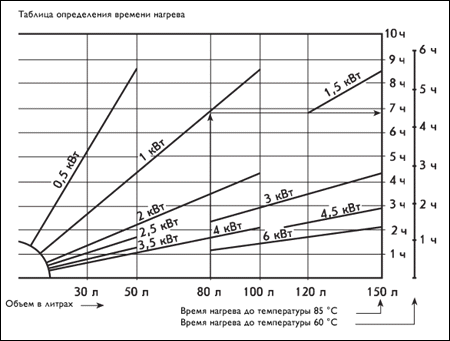

Время нагрева

Пример: Прибор 80 л,мощность 1 кВт нагревается до 85°С — 6,9 часов; до 60°С — 4,4 часа.

Время нагрева зависит от емкости прибора и мощности нагревательного элемента

Электрическое подключение настенных водонагревателей объемом 30 — 150 л


Размеры электрического кабеля. Соединение с клеммами электрического кабеля
